🌟 دوره آموزشی طراحی بدنه ربات با کرل دراو، برش لیزری و مونتاژ 🛠️🤖
این کارگاه ویژه دانش‌آموزان طراحی شده است تا با اصول طراحی دوبعدی (2D) در نرم‌افزار CorelDRAW، تکنیک‌های برش لیزری 🎯 و فرآیند مونتاژ 🖇️، تجربه‌ای هیجان‌انگیز و علمی از ساخت بدنه ربات را به دست آورند.
🛠️ دوره آموزش طراحی بدنه ربات با CorelDraw + برش لیزری قطعات
🎓 در این دوره تخصصی، با طراحی دوبعدی قطعات رباتیک در CorelDRAW آشنا می‌شوید و با تبدیل طرح‌ها به فایل‌های مناسب برش لیزری، مهارت طراحی تا ساخت واقعی را کسب می‌کنید. این دوره برای علاقه‌مندان به رباتیک، طراحی صنعتی، و ساخت بدنه ربات با برش لیزری طراحی شده است.
🔍 اهداف دوره آموزش طراحی قطعات ربات با CorelDRAW:
آموزش طراحی بدنه ربات برای برش لیزری با دقت بالا
آشنایی با اصول و فناوری برش لیزری و CNC
طراحی و ذخیره فایل‌های استاندارد با فرمت DXF
آشنایی با قطعات مکانیکی ربات و طراحی شاسی
انجام پروژه عملی از طراحی تا مونتاژ نهایی ربات
🌟 چرا این دوره برای علاقه‌مندان به رباتیک مهم است؟
✅ دقت بالا در طراحی بدنه ربات
امکان طراحی قطعات با دقت میلی‌متری در CorelDraw و ارسال مستقیم به دستگاه لیزر یا CNC
✅ یادگیری مهارت‌های کاربردی طراحی صنعتی
کار با نرم‌افزار CorelDraw برای طراحی برد، شاسی و قطعات مکانیکی ربات‌ها
✅ افزایش خلاقیت و توانمندی فنی
طراحی قطعات به‌صورت خلاقانه و آشنایی با نحوه ساخت بدنه‌های مستحکم و حرفه‌ای برای ربات‌ها
✅ استفاده از مواد اولیه مقرون‌به‌صرفه
طراحی برای برش با آکریلیک، چوب، MDF یا مقوا با هزینه پایین و کاربرد بالا در رباتیک آموزشی
📝 محتوای دوره طراحی بدنه ربات:
🎨 طراحی دوبعدی با CorelDRAW:
آموزش ابزارهای کلیدی طراحی
طراحی دقیق اجزای بدنه ربات (اتصالات، حفره‌ها، شاسی)
آماده‌سازی و ذخیره طرح برای برش لیزری
🔥 آشنایی با فناوری برش لیزری:
نحوه انتقال فایل به دستگاه لیزر
آموزش اصول ایمنی کار با دستگاه لیزر
تنظیمات توان، سرعت و نوع ماده مصرفی
🛠️ مونتاژ و ساخت بدنه ربات:
سرهم‌بندی قطعات برش‌خورده
درک اولیه از مکانیک ساختارهای رباتیک
بررسی استحکام و تراز قطعات در ساخت نهایی
✨ مراحل اجرای پروژه نهایی:
طراحی قطعات بدنه ربات با CorelDraw
ارسال فایل DXF به دستگاه برش لیزری
برش قطعات و مونتاژ آن‌ها با ابزارهای ساده
ساخت نهایی و تست ساختار مکانیکی ربات
🎯 در پایان این دوره، یاد می‌گیرید:
طراحی فایل‌های برش دقیق با CorelDraw
آماده‌سازی حرفه‌ای فایل لیزر ربات
اصول مکانیکی در طراحی بدنه ربات
تولید یک پروژه واقعی از صفر تا صد

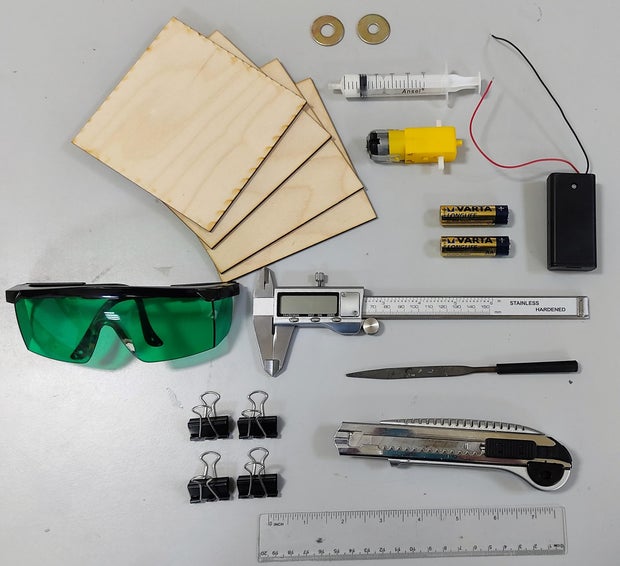

وسایل مورد نیاز:
🛠️ تجهیزات و مواد لازم برای کارگاه طراحی و ساخت بدنه ربات 🌟
برای این کارگاه آموزشی، ابزارها و مواد زیر مورد نیاز هستند تا فرآیند طراحی، برش لیزری و مونتاژ قطعات به طور کامل و حرفه‌ای انجام شود:
🛠️ ابزارهای ضروری:
دستگاه CNC Snapmaker Original با ماژول برش لیزری 1600 میلی‌وات (یا هر دستگاه برش لیزری مشابه).
لپ‌تاپ مجهز به اتصال Wi-Fi.
عینک ایمنی لیزری برای محافظت از چشم‌ها در هنگام کار با دستگاه لیزر.
📦 مواد مصرفی:
۵ تکه چوب با ابعاد 120mm x 120mm x 3.15mm.
یک گیربکس هابی (موتور زرد) برای حرکت ربات.
یک جای باتری AA برای دو باتری.
۲ باتری AA برای تغذیه موتور.
چسب PVA مخصوص چوب برای اتصال قطعات.
۲ عدد واشر فلزی برای تقویت اتصالات.
یک کش لاستیکی برای مکانیزم‌های حرکتی.
۴ عدد گیره کوچک نگهدارنده (Binder Clips) برای نگه داشتن قطعات در حین چسباندن.
یک کولیس ورنیه (Vernier Caliper) برای اندازه‌گیری دقیق قطعات.
یک خط‌کش برای کمک به اندازه‌گیری.
✨ ابزارهای اختیاری (برای بهبود نتیجه):
کاتر برای برش دستی کوچک.
سوهان کوچک یا کاغذ سنباده برای صاف کردن لبه‌ها.
ماژیک‌های رنگی برای شخصی‌سازی طراحی.
چسب قطره‌ای (cyanoacrylate) برای اتصالات سریع و محکم.
🚨 توجه به ایمنی:
استفاده از عینک ایمنی لیزری در هنگام کار با دستگاه برش لیزری الزامی است.
محیط کار باید دارای تهویه مناسب باشد.
از ایجاد هرگونه حریق یا آسیب به مواد اطمینان حاصل کنید.
فیلم عملکرد نمونه ربات طراحی شده با کرل:
نمونه ربات های طراحی شده
رباتی با دو چرخ و یک هرزگرد که مناسب یک پروژه رباتیک می باشد.
راهنمای شرکت در آزمون دوره:
مقدمه‌ای بر مفاهیم کلیدی در CorelDRAW
نرم‌افزار CorelDRAW یکی از ابزارهای قدرتمند طراحی گرافیک برداری (وکتور) است که در زمینه‌های چاپ، طراحی لوگو، بسته‌بندی، تبلیغات و … کاربرد گسترده‌ای دارد. در اینجا به معرفی برخی از مفاهیم مهم می‌پردازیم که لازم است دانش‌آموزان آن‌ها را برای آزمون یاد بگیرند.
۱. پیوند فایل‌ها (Linking Files):
در CorelDRAW، می‌توان فایل‌های تصویری یا دیگر فایل‌های خارجی را به پروژه اضافه کرد، بدون اینکه کل محتوا وارد پروژه شود. این کار به‌صورت “پیوند دادن” انجام می‌شود. در این حالت فایل خارجی در محل خود باقی می‌ماند و تنها یک لینک به آن در پروژه قرار می‌گیرد. این روش باعث می‌شود حجم فایل اصلی کمتر باشد.
۲. ابزار Shape Tool:
برای ویرایش و تغییر شکل اشیاء، از ابزار Shape Tool استفاده می‌شود. با این ابزار می‌توان گره‌ها (Nodes) را جابه‌جا کرد و منحنی‌ها یا اشکال پیچیده‌تری ایجاد کرد. این ابزار مخصوص اصلاح شکل اشیاء پس از طراحی اولیه است.
۳. عملیات ترکیب اشکال (Weld, Trim, Intersect):
در CorelDRAW می‌توان دو یا چند شکل را با یکدیگر ترکیب یا اصلاح کرد:
Weld: دو شکل را با هم ترکیب کرده و یک شکل جدید می‌سازد.
Intersect: بخشی از دو شکل که بر هم منطبق هستند را نگه می‌دارد.
Trim: از شکل بالایی برای بریدن شکل زیری استفاده می‌شود.
۴. فرمت‌های خروجی برای چاپ:
هنگام ذخیره یا خروجی گرفتن پروژه برای چاپ حرفه‌ای، بهتر است از فرمت‌هایی با کیفیت بالا استفاده شود. فرمت .PDF یکی از بهترین گزینه‌ها برای این کار است، زیرا کیفیت را حفظ می‌کند و در بیشتر دستگاه‌های چاپ قابل استفاده است.
🔔 توجه:
از مطالب بالا، سؤالات چهارگزینه‌ای طراحی خواهد شد. لطفاً با دقت مطالعه کنید. نمونه سؤالات مشابه موارد زیر خواهند بود:
ابزار Shape Tool چه کاری انجام می‌دهد؟
تفاوت پیوند فایل با وارد کردن مستقیم چیست؟
گزینه Intersect در کجا کاربرد دارد؟
کدام فرمت خروجی مناسب چاپ است؟
در صورتی که قبلا این دوره را گذارنده اید و آزمون نهایی را با موفقیت پیش سر گذاشته اید با ثبت کد رهگیری دوره خود را بررسی کنید
